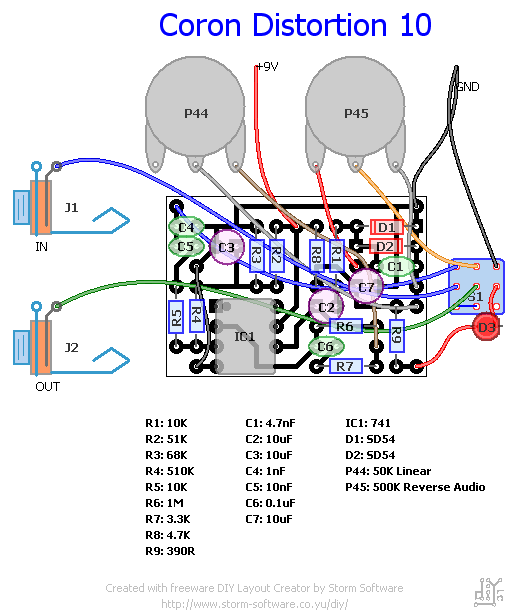

Coron 10 Distortion

[autostatic]

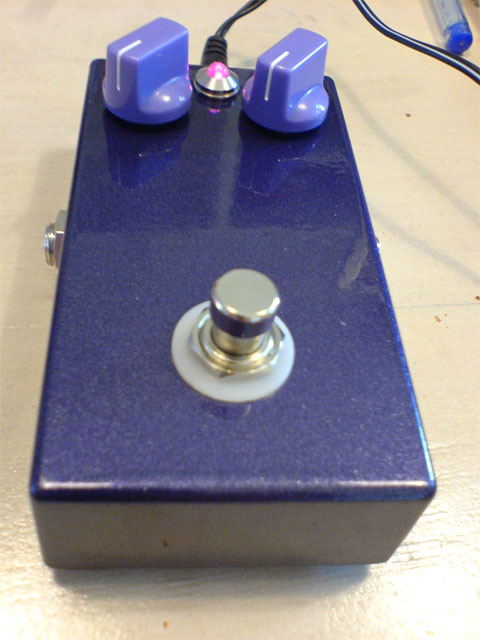

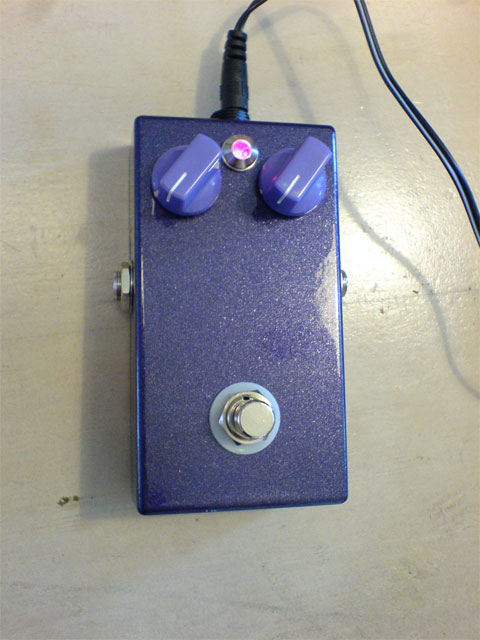

Door omstandigheden eerder terug van vakantie en het pedaaltje afgemaakt.

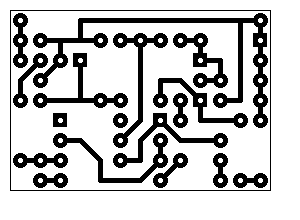

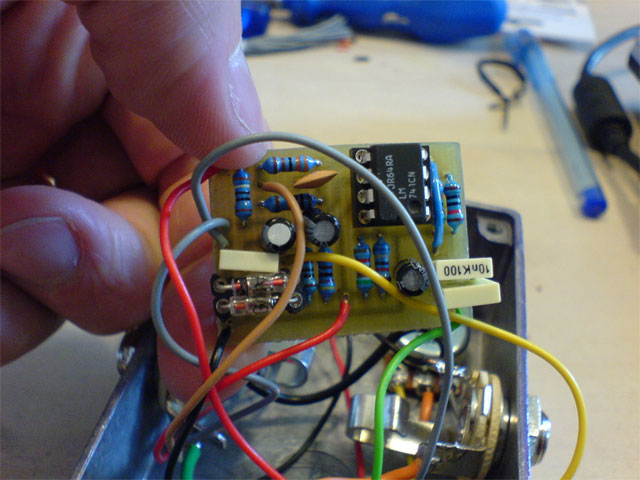

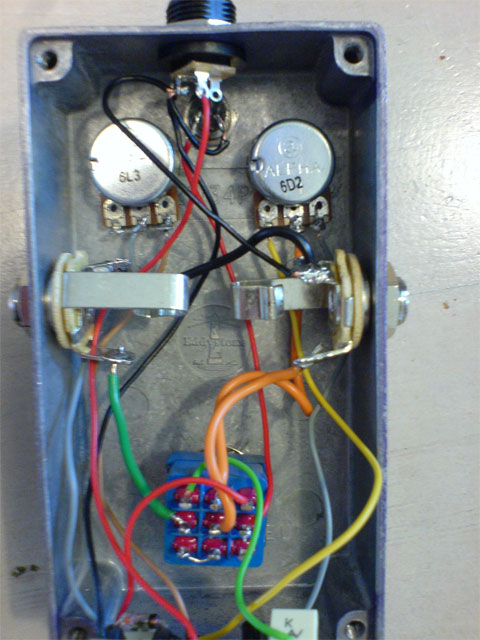

Maar na het aansluiten helaas niks...    TB werkt prima, het ledje met anti-plop weerstandjes en elco ook maar het effect zelf dus niet. Helemaal niets, alleen een heel zacht brommetje als ik de volume knop helemaal openzet. Wel jammer, heb zelf het printje ontworpen en geëtst, voor mijn doen netjes gesoldeerd en dan werkt het niet. Dat wordt dus de boel doormeten en van voren af aan beginnen waarschijnlijk. Hopelijk is er alleen een componentje stuk.

[~arph]

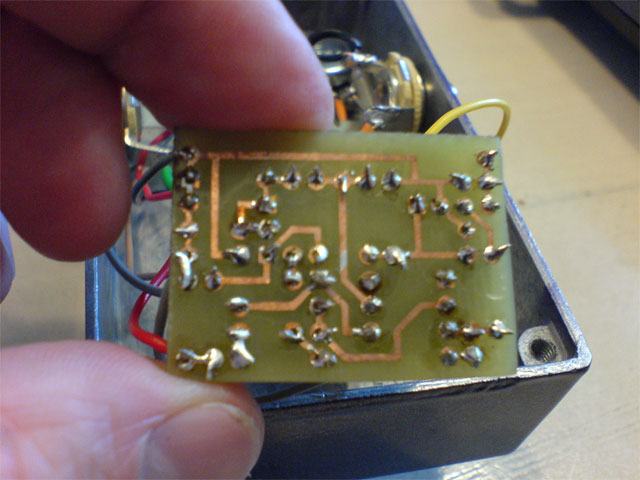

Ik zou als ik jou was alle soldeerpunten nog even goed nalopen, Als ik zo kijk lijken er een aantal slechte contacten te zitten.De componenten zijn wel ok denk ik. Aangezien je een voetje hebt gebruikt voor het ic.

[autostatic]

Ok, ik zal de boel nalopen. Voetje 5 heb ik van het IC afgeknipt, beetje gesmokkeld om alles zo klein mogelijk te krijgen.

[Harold]

Ik heb de Coron Over Drive liggen, leuk ding!
Het is het enige pedaaltje wat ik ooit heb gezien wat op een 1x 1,5 volt penlite werkt...
Erg eenvoudig ding, maar klinkt wel!

vergeten in te loggen, oeps...

Heeft er iemand toevallig contactinfo van Koen? Ik wil wat meer weten over de Over Drive, maar hij reageert niet op PM's ...

[kupervaser]

Ik ben heel toevallig gisteren aan de slag gegaan met Coron distortion 15. ga vandaag testen of het ok klinkt en wat verschillende diodes uitproberen.

[Harold]

Ik ben heel toevallig gisteren aan de slag gegaan met Coron distortion 15. ga vandaag testen of het ok klinkt en wat verschillende diodes uitproberen.

Ik heb nu zelfs 2 Coron Distortion 10's en 1 Grant Distortion 15. Ze klinken alle 3 heel erg anders en het enige wat verschilt zijn de diodes

[kupervaser]

Wat voor diodes zitten er in Grant 15? zoals hier:



Ook heb ik mijn twijfels over de 100uF Tantalum capacitors in Distortion 15. Klopt dit wel met de schema die (IK?) een tijd geleden heb gemaakt?
Ik heb Coron Distortion 15 namelijk niet mijn mijn bezit meer.

[Harold]

Wat voor diodes zitten er in Grant 15? zoals hier:

Helaas ligt de 15 in het repetitiehok, dus kan ik nu niet controleren ...

Ook heb ik mijn twijfels over de 100uF Tantalum capacitors in Distortion 15. Klopt dit wel met de schema die (IK?) een tijd geleden heb gemaakt?
Ik heb Coron Distortion 15 namelijk niet mijn mijn bezit meer.

100uF klinkt niet logisch: volgens mij moeten dat 10uF's zijn. Zie ook: http://analogguru.an.ohost.de/193/schematics/Memphis_Distortion.gif

[Mattnezz]

btw, die diodes lijken op de 1N456A types...

[Harold]

Wat voor diodes zitten er in Grant 15? zoals hier:

Jep: zien er exact hetzelfde uit. Ik kan vaag iets lezen van "AM" en die 6 (of 9) die ook op jouw foto staat.

[kupervaser]

Ik heb hem in elkaar gezet en diodes op pootjes. Diodes maken wel verschil maar niet super veel, vooral in de volume. Ik heb een paar obscure idodes ergens vandaan, die vind ik het beste klinken. Mijn multimeter zegt dat de forward voltage 0.7 volt is. De diodes zoals in de CORON 10 vind ik het minst goed klinken:

Forward voltage van deze is ong 0.5V.

Ik heb mijn zelfbouw en de coron 10 in een a/b test vergeleken. De klankt is nagenoeg hetzelfde, Coron 10 klinkt wat meer smooth of zo, vind ik minder mooi, maar valt bijna niet uit elkaar te halen. In een blinde test zou ik denk ik niet kunnen zeggen wat wat is.

[Harold]

In een blinde test zou ik denk ik niet kunnen zeggen wat wat is.

Ik kan wel duidelijk zeggen wat de 10 en de 15 is ...

[Seg@fredo]

Hallo,

ik vond hier nog wat info dat nuttig kan zijn als je een MXR Distortion + (oftewel The Plus) wilt gebruiken als uitgangspunt voor de Coron:
http://archive.ampage.org/threads/1/fxsb/029505/Coron_Distortion_10-1.html

Ik heb het nog niet geverifieerd maar ik denk er over er zelf ook een te bouwen. Ik heb gehoord dat hij ook wel bij bassisten geliefd is. Ik zou dan zelf proberen er een blender in te integreren.

Greetzzz,

[kupervaser]

Ik heb gewoon te tonepad MXR Distortion + layout gebruikt en aan de hand van de schema eerder in deze topic componenten vervangen. IC en diodes op voetjes gezet.

[Harold]

Ik heb gehoord dat hij ook wel bij bassisten geliefd is. Ik zou dan zelf proberen er een blender in te integreren.

Die heb ik voor de bassist van Tank86 ook gemaakt.
